BC6085牛頭刨床是機械牛頭刨床中比較大型的刨床，它刨削長度達到850mm，刀架行程達到160mm，工作臺的面積也更大。適合刨削大的工件的平面和成型面，對狹長平面加工有較高的效率，適用單件和批生產。刨床剛性好，工作精度穩定。該刨床造型美觀，大方，和諧宜人 ，手柄集中，操作方便。

BC6085機械牛頭刨床主要參數：

型號		BC6085牛頭刨床
刨削長度		850
滑枕底面到工作臺面的距離		400
工作臺橫向移動距離		710
工作臺垂直移動距離		360
工作臺上工作面尺寸(長×寬)(mm)		800×450
刀架行程		160
滑枕每分鐘往復次數		17、24、35、50、70、 100
工作臺機動進給 量范圍	水平進給(12級)(mm)	0.25-3
	垂直進給(12級)(mm)	0.12-1.5
工作臺快速移動速度水平進給 (m/min）		1.2
垂直進給( m/min)		0.58-0.5
工作臺中央T型槽尺寸		22
主電機功率		5.5
外形尺寸(長×寬×高)(mm)		2950×1325×1693
包裝箱尺寸(長×寬×高)(mm)		2470×1510×1800
整機重量		2940

BC6085機械牛頭刨床屬于普通用途刨削機床，用于各種中小型零件的平面加工。刨床由床身、滑枕、變速箱、進給箱、橫梁、工作臺及潤滑系統、電氣系統組成。

電動機通過變速箱、搖桿機構傳動滑枕、滑枕往復于床身頂面導軌內，有六級變速。導軌間隙可以借鑲條調整?；砬岸藶榈都芗稗D(zhuǎn)盤，刀架可以沿著刀架滑板進給。刨削斜面時，轉盤按需要回轉一定角度。

橫梁沿床身前導軌可作手動或機動的垂直進給，工作臺裝在橫梁上，沿橫梁導軌可作手動或機動的水平進給。機動進給時，各有12種進給量。橫梁及工作臺的導軌間隙，均可借鑲條調整，工作臺前端由前支撐導軌支撐。用以增加工作時的穩定性。

工作臺水平或者垂直進給方向由一個手柄控制。進給量可以在運轉中調整。

機床主傳動運動設有制動器，可使滑枕迅速停止在需要的位置上，刨床的啟動停止及制動均由一個手柄控制。

刨床變速箱、進給箱、滑枕導軌、搖桿機構均由油泵集中潤滑，供油量可按需要調整。

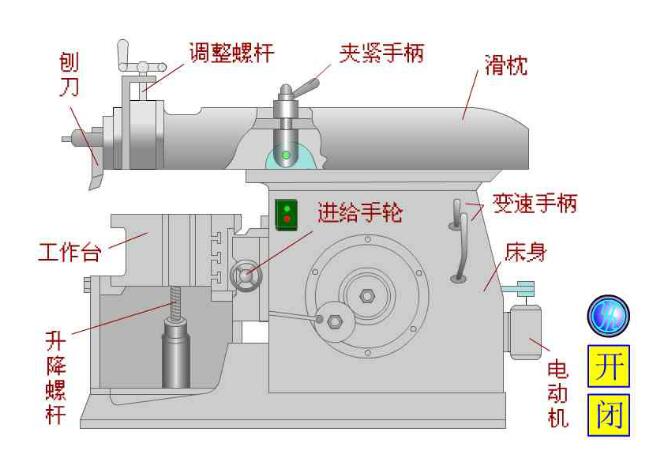

刨床結構圖：

BC6085機械牛頭刨床在使用的過程中需要進行調整，刨床調整包括刨床速度調整、刨床進給方向及進給量的調整、工作臺位置調整、刀架位置調整、滑枕導軌間隙調整、刀架滑板導軌間隙調整、  橫梁垂直導軌間隙調整、工作臺導軌間隙調整。

一、刨床速度的調整：

刨床切削速度由滑枕每分鐘的往復次數及滑枕的行程決定。

滑枕在每分鐘由不同的往返次數及若干種行程 時所具有的平均切削速度了，在刨床說明書里都有體現，詳細可參考刨床說明書。

1、滑枕行程的調整：

滑枕行程根據刨削面的長度確定。工件的刨削面長度 加刀具在刨削面兩端的越程，就是滑枕的行程。

2、滑枕每分鐘往復次數的調整：

滑枕每分鐘往復次數由變速手柄的位置確定。當按照?qǐng)?bào)銷長度選定了滑枕行程后，就可以根據所選擇的切削速度來確定滑枕每分鐘的往復次數。

變動變速手柄位置時，必須使其定位正確可靠，并不得在刨床運轉中進行變速，以免損壞齒輪。

二、刨床臺進給方向及進給量的調整：

工作臺的水平或垂直進給方向，由工作臺進給方向選擇手柄的位置確定。將手柄撥在控制板的不同位置，工作臺的進給方向即是手柄位置處箭頭所示方向，手柄在空檔，即中央位置時，工作臺停止進給。注意：如刨床運動中變換工作臺進給方向，必須先使工作臺停穩后再換向，以免損傷機件。

三、工作臺位置的調整：

工作臺水平及垂直位置分別由工作臺水平位置調整軸端14及垂直位置調整軸端15調整。

調整工作臺位置時，應先將工作臺手柄16放在空檔位置上，然后再用搖把轉動調整軸端。

當工作臺作垂直位置調整時，必須先松開橫梁夾緊手柄12及工作臺前支撐導軌夾緊手柄13。

轉動調整軸端，工作臺的位置調整量為：水平調整軸端：回轉一周，工作臺水平移動6mm，刻度盤轉動一格：工作臺水平移動0.05mm。

垂直調整軸端回轉一周，工作臺水平移動2.4mm，刻度盤轉動一格自，工作臺垂直移動0.02mm。

四、刀架位置調整：

刀架位置由刀架手柄10調整，手柄回轉一周，刀架滑板移動4mm，轉動其刻度盤一格，刀架移動0.1mm。

刨削斜面時，刀架可以按需要回轉角度，此時先松開刀架轉盤的兩只夾緊 螺母。將刀架轉到所需角度后，再重新夾緊。

五、滑枕導軌間隙調整：

滑枕導軌間隙借導軌活動鑲條調整，松開鑲條固定螺釘及調整螺釘背冒調整鑲條至導軌間隙合適后，再重新擰緊。

滑枕導軌間隙應不大于0.04mm,而又保證滑枕運動輕快。

六、刀架滑板導軌間隙調整：

刀架滑板斜鐵上下端各有一個夾緊螺釘，調整間隙時，松開夾緊螺釘，調整斜鐵至間隙合適后，再重新擰緊。

七、 橫梁垂直導軌間隙調整：

松開鑲條固定螺釘及調整螺釘背冒，調整鑲條至導軌間隙合適后，再重新擰緊。橫梁垂直導軌間隙不大于0.04mm，而又保證橫梁運動輕快。

八、工作臺導軌間隙調整：

調整工作臺上導軌間隙應卸下壓板，精加工其固定接觸面至尺寸合適后，再重新裝。工作臺下導軌鑲條位置由螺釘及固定螺釘確定。調整間隙時，松開固定螺釘，調鑲條至間隙合適后，再重新擰緊。

調整工作臺前支撐導軌間隙應卸下導軌蓋板，精加工其固定接觸面尺寸至合適后，再重新裝上。
