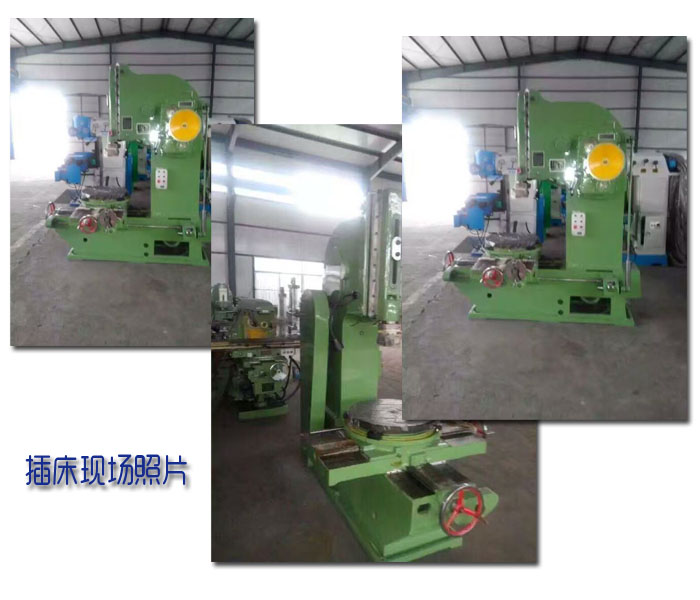

B5032插床用以加工各種零件的平面、型面及鍵槽等，對單件或小批生產車間為適合。
主轉動的機構是變搖柄齒輪的回轉運動為滑枕的往復運動，工作臺可作縱向、橫向和回轉，自動與手動進給并可實現快速移動，工作臺遇有故障時則自動停止進給.
該插床經心設計，標準化、通用化、系列化、自動化程度較高，布局合理，結構緊湊協調勻稱。外形美觀，維修方便。
B5032插床使用三相交流電源,電壓380伏,頻率50赫.
對用戶提出的其它電源條件，經過協商，可按特殊定貨供應

 B5032插床技術參數：

主要技術參數	單位	B5032插床
滑枕行程	mm	340
滑枕插削長度	mm	320
滑枕運動次數	times min	20.32.50.80
滑枕傾斜角度	º	0-8
工作臺直徑	mm	630
滑枕垂直調整距離	mm	315
刀頭支撐面至床身前臂間距離	mm	600
工作臺面至滑架下端間距離	mm	490
工作臺縱向移動距離	mm	630
工作臺橫向移動距離	mm	560
工作臺回轉角度	º	360
工作臺縱橫機動進給量范圍	mm	0.08-1.21
工作臺回轉進給范圍	mm	0.052-0.783
電動機功率	kw	4
電動機轉速（計算值）	r|min	960
機床凈重（約）	kg	3000
外形尺寸（長×寬×高）	mm	2261×1495×2245

機械插床B5032具有滑枕往復運動的液壓傳動機構與工作臺液壓進給裝置。滑枕在每次行程中速度不變，滑枕運動速度與工作臺的移動均可作為無級調整。液壓操縱臺具有對滑枕換向給油的換向結構，工作臺除有液壓與手動進給外，還具有單獨電動機傳動的縱向、橫向與回轉的快速移動，采用液壓進給的插床，是當工作結束轉返回的瞬間進給，因此優于機械插床采用的鼓輪進給。

 B5032插床的調整：

如果是調滑枕上下，只需要將滑枕前兩個螺母松開，滑枕右下側有個內六角，應該是16的，找個內六角旋轉即可，順時針下降，逆時針上升，調到刀超過工件，滑枕下方不會碰到工件，記得調整好后緊固那兩個螺母；如果是用他加工不是垂直的面，則需要調滑枕下方的螺桿了，右側有個角度卡，調整螺母看指針指到你想要的角度即可，至于行程范圍，我才開插床一年多，由于加工的工件常用的大滾輪，到聯軸器、再到薄的齒輪等，加工長度均不同，但是還沒調過，但是肯定也不難的，只是找一個合適的一直沒有變過。

插床使用安全小知識
1．變速、換刀具、緊螺絲必須停車。
2．工作完畢后各手柄放置在空位，工作臺和機床以及機床周圍要清理整潔。
3．使用天車，吊具必須牢固可靠，不準在吊物下操作或通行，要與吊車工密切配合。
4．在工作前要進行各部件檢查和潤滑，首先穿好各類防護用品，扎好袖口
5．扳手和螺母一定要與數控插床所匹配工具相符，使用數控插床時用力要適中，以防滑倒和撞傷。
6．裝夾工件要選好基準面，壓板、墊鐵要平穩可靠，壓緊力要適當，確保工件在切削中無任何松動。
7．不允許縱向、橫向運動與圓周運動三項同時進行操作。
8．運轉中禁止變換滑枕速度。滑枕行程和插的位置調好后必須鎖緊。
9．工作時不允許把頭伸入滑枕中觀察加工情況。沖程不能超過機床規定。
10．嚴禁用嘴吹鐵屑和用手清理鐵屑。
